Предлагается схема ППП, почти "на рассыпухе". Тема дифференциальных смесителей, т.е. построенных на дифф. каскадах совершенно не нова. Много раз к ней обращались многие аматоры. Схем в Инете довольно много. Но очень редко встретишь "рукодельные" схемы построенные по типу ячейки Гильберта. напомню, что "ячейка Гильберта" - это утвердившееся названия смесителей построенных по схеме активного дважды-балансного дифф.каскада. Иными словами в такой схеме входы и ГПД, и входного сигнала - балансные. Примерами таких схем могут служить ИМС NE602(NE612), SA602(SA612), 174ПС1(4), 174ХА2(вх.часть) и т.д. Причина их "неповторения" аматорами, наверное, кроется в следующем - неохота повторять то, что уже давным-давно отлажено и причём до уровня промышленного производства. Другое дело - простой активный смеситель на базе дифф. каскада. Тут всё как-бы в два раза проще и понятнее...
Лучше давайте глянем на схему ниже на Рис.1
(Для увеличения размеров картинок кликайте по ним мышкой...)
Собственно, вот и вся схема. Смеситель на Q2-Q4 выполнен по дифф. схеме. Q2 - управляющий транзистор, Q3Q4 - смеситель. Входной сигнал подаётся на нижний транзистор, а на два верхних - сигнал ГПД. ГПД - классика, ёмкостная 3-хточка на Q9Q10 - генератор+буфер. Самая стабильная и "прогнозируемая" схема. Т.е. повторённая неоднократно и при исправных деталях и безошибочном монтаже работает на все 120%. перестройка 2-мя варикапами BB329. Вся "прелесть" таких варикапов в их большом диапазоне перестройки емкости. Т.е. Кперекрытия = 12 - это не такая уже и распространённая цифра среди варикапов !! Для балансировки смесителя по постоянному току введен резистор RP2(220 Ом). Сигнал со смесителя парафазно поступает на пред-УНЧ выполненный тоже на базе дифф.каскада. НО !!! В этом усилителе в качестве нагрузки применено токовое-зеркало на Q7Q8. Как вы уже знаете - это дает нам "виртуальную" нагрузку и относительно большой величины - десятки кОм ! И это без уменьшения тока(!!!) через транзисторы усилителя Q5Q6. Т.е. мы увеличили нагрузку не меняя как-бы режимов работы усилительного каскада. Соответственно, выросло и усиление без всяких дополнительных каскадов. Как я уже писал ранее и неоднократно тезис В.Т.Полякова(RA3AAE) о том, что "...дополнительное усиление легче получить в первых каскадах УНЧ на дешёвых НЧ транзисторах..." мне не очень нравится. Больше нравится такой тезис: "нужно стремиться получить усиление уже при преобразовании(смешивании) частот". Это как-бы снижает общий коэффициент усиления по НЧ и убирает микрофонный эффект при усилении по НЧ тракту свыше 100 000 раз, когда вся плата является "микрофоном" - любое прикосновение к ней слышится тут-же в наушниках ! Поверьте мне - это довольно неприятное ощущение...
В нашей схеме мы всё это грамотно "обскакали"... И вышли на ФНЧ выполненный на ОУ(можно было бы и на транзисторах). Частота среза - около 2500 Гц. В условиях помех - самое то - уже не надо и шире тоже будет плохо ! УНЧ - родненькая LM386, возможно уже и "реликтовая" ИМС, но справляется со своими "обязанностями" на отлично ! Хотя это дело вкуса... А о вкусах не спорят - это тоже верно !
Ну вот мы и пробежались по схеме как говорится "галопом", возможно и повторяясь в чем-то. Но помним истину - Повторенье - мать Ученья ! Уж лучше и не скажешь...
Небольшое замечание по поводу этой схемы...
Будучи спаянной как на Рис.1 она испытывалась в реальном эфире с антенной LW 40м длиной и с согласуйкой на входе приемника. Скажу сразу и честно, вначале я попробовал слушать ППП без пред-УНЧ, подавая сигнал НЧ с одного из плеч дифф.смесителя прямо на вход ФНЧ на ОУ. Слушалось нормально, но ооочень тихо. В наушниках и на всю громкость можно было разобрать, что там говорят аматоры. На акустическую колонку - нет ! Разбиралось с трудом. Ясное дело - нужен пред-УНЧ. Схему его я выбрал как на Рис.1 Когда все спаял и подал питание, то Слава Богу, что я сообразил регулятор громкости поставить в "ноль", иначе горе было бы моим ушам и наушничкам. Наверное при полной громкости порвало бы их тоненькую мембрану и мембрану моих ушей. Честно сказать , я от всего одного каскада пред-УНЧ такого не ожидал ! Иными словами картина приема (громкости) поменялась РАДИКАЛЬНО. Причем теперь пришлось слушать ППП на минимальной громкости, 10-20% от максимальной. А больше даже 10%... Это тоже неправильно, подумал я и начал убирать усиление по входу(аттенюатор). Вот когда я выставил аттенюатор на 15% от максимального, выставил усиление по НЧ на 15% от максимального, вот тогда прием стал на что-то похож - т.е. не было того "бешенного" усиления по тракту НЧ, когда все выкручено почти на 100% и прут искажения полным ходом. Лучше пусть будет "много" подумал я, чем мало. Из "много" сделать "мало" - это мелочи...
И ещё одно...
Очень мощные АМ-станции выше частоты 7200 кГц вызывали прямое детектирование сигналов при расстройке(10-20кГц) от них. При расстройках 30 кГц и более прямого детектирования почти не наблюдалось. В 20-тикилогерцовой полосе даже балансировочный резистор RP2, увы, не спасал от мощных АМ-станций. А вот когда входы смесителя поменял местами ГПД/Вх.сигнал, то эффект "прямого детектирования" практически исчез. Вся беда в том, что в первом случае по сигнальному входу смеситель АБСОЛЮТНО небалансен ! Во втором случае - балансен - это и вызывает увеличение подавления АМ-станций !
Демо-работы этого ППП выложу чуть попозжее....
Демо-файл работы ППП...

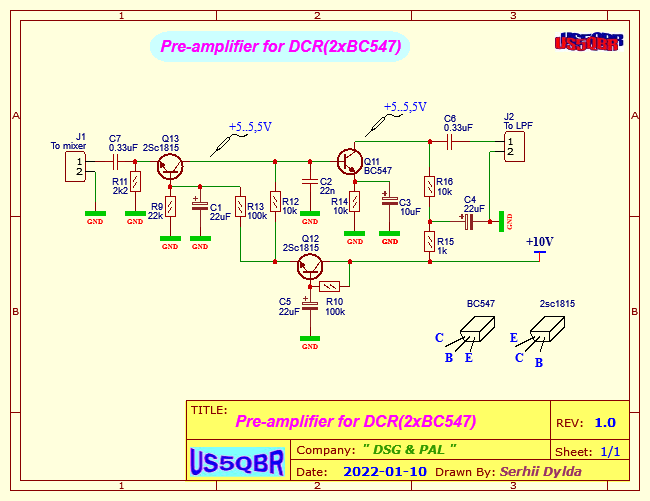

Ниже - схема пред-УНЧ применённая в DSB ППП, см.выше...
Сигнал НЧ с одного из плеч дифф. смесителя подавался на этот пред-УНЧ. Качество работы ППП было не хуже, чем с пред-УНЧ на дифф.паре. Q11Q13 - усилительные каскады. Q12 - активный фильтр питания первого каскада, который предотвращает всякие помехи по питанию, фон 50-100Гц и т.д. Ведь от самого первого каскада пред-УНЧ зависят и шум всего приемника, и наводки в виде фона 50Гц, и предельная чувствительность ППП. Для качественного ППП с хорошими параметрами такой фильтр ОБЯЗАТЕЛЕН !! Кстати, попутно отмечу одну особенность такого фильтра - поскольку цепочка R10C5 включена таким образом в базу транзистора Q12, то плавное нарастание напряжения на ёмкости при включении, будет вызывать и плавное нарастание громкости. Если постоянную времени цепи заряда выбрать соответствующим образом, то можно будет получить "ламповый" эффект включения ППП. 😇
Лайфхак: При изготовлении ППП на шасси( в корпусе и т.д.), устанавливаете недалеко ламповую панельку под любую лампу, любую... Октальную, ПЛК-9, ПЛК-7 и пр. Подведите к лампе только цепь накала. Затем рассчитываете постоянную времени заряда цепи R10C5 таким образом, чтобы громкость наросла до максимума, когда покраснеет катод у радиолампы. Вставляете в панельку лампу и включаете ППП. Будет создаваться эффект "ламповости" вашего ППП - лампа разогрелась и появился громкий звук в приемнике ! 😁👍💪💣
Это шутка, конечно, а вдруг кому-то понравится моя идея, мало-ли ?!😊
Удачи вам в вашем хобби !
С ув. ко всем - Сергей /US5QBR/
