Сравнительно давно, я уже как-то экспериментировал с микросхемой К174ХА10(или TDA1083), чтобы использовать её в SSB приемнике супергетеродинного типа. В Инете даже "гуляет" одна из моих первых, "публичных" схем приемника на базе этой ИМС - TDA1083. Есть и другие коллеги, которые "пытались" использовать её в аналогичных приемниках < Тут >, < CW приемник для QRP станции — Виктор Беседин UA9LAQ >, журнал CQ-QRP №32. Но вся сложность использования её в таких приемниках - наличие неотключаемой АРУ. "Подмешивая" сигнал опорного генератора для демодуляции SSB сигналов, хотим мы или нет, но заставляем срабатывать внутреннюю АРУ от самого этого опорного генератора. Конечно, используя эту ИМС, "почти по даташиту", мы получим почти минимальный схемный набор радиодеталей реализующий такой приемник. Причем, приёмник получается практически "одночиповый", т.е. на всего одной ИМС - всё радио ! Это круто, но придется поступиться многим, да и настройка такого приемника покажется далеко не сахаром. Повозиться придется изрядно и всё равно получим не то, что хотелось бы... Как быть ?

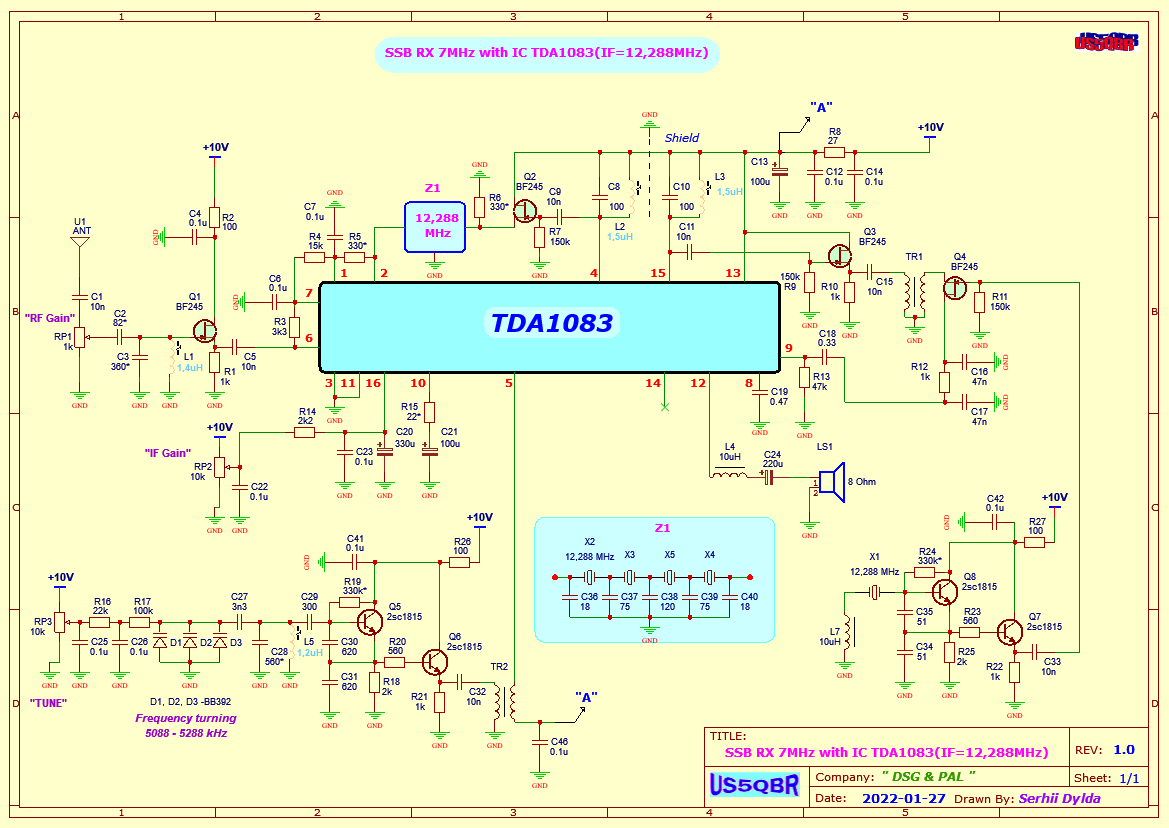

Я решил поступить немного иначе и "отойти" от "даташитовского" предложения использования этой ИМС(TDA1083). И вот, что из этого получилось. Схема ниже, на Рис.1

(Для увеличения размеров картинок, кликайте по ним мышкой...)

              Рис.1

Конечно, сразу видно, что схема значительно усложнилась. Но это "кажущаяся" сложность. Как мы увидим и убедимся дальше - это не такая уже и сложность, но зато мы получим приемник с неплохими характеристиками, простой настройкой и очень неплохой реальной работой.

Давайте "пробежимся" по схеме....

"Сердцем" приемника является ИМС TDA1083(<даташит>) или её аналог СССР - К174ХА10(<даташит>). Объяснять назначения её выводов я не стану, т.к. всё это можно подсмотреть в соответствующих даташитах.

Итак, сигнал из антенны через простейший аттенюатор RP1, поступает на едиственный входной контур L1С3 и далее через истоковый повторитель на Q1 поступает на вход УРЧ и смесителя ИМС TDA1083, 6-ножка. Нагрузкой смесителя(4-ножка) является контур ПЧ L2C8, настроенный на частоту ПЧ, которая выбрана, согласно КФ используемому в приемнике - 12,288 МГц. Выбор такой ПЧ обусловлен единственным - относительно высокая ПЧ и соответственно
"послабленные" требования по входной цепи в плане селективности - одно-контурная цепь, которая при такой ПЧ будет относительно хорошо подавлять зеркальный канал. Ну и само наличие требуемого количества подобранных кварцев для изготовления КФ с приемлемыми характеристиками для приемника такого типа. КФ 4-хрезонаторный. Использовать больше кварцев не вижу смысла для такой простой схемы со средними параметрами. Для экспериментальной проверки вполне сойдет и 4-ка кварцев в фильтре. Ориентировочный расчёт такого КФ можно сделать по рис.2, ниже.



                                               Рис.2

Я практически всегда пользовался указанными формулами для "прикидочных" расчетов ёмкостей фильтра. Потом уже можно поточнее их подобрать по полосе пропускания, по звучанию всего приемника в целом. Безусловно, есть методики более точного подбора и расчёта КФ, но для простых конструкций "выходного дня"(или одного дня) - формулы на Рис.2 подойдут на 101%.

Сигнал с контура ПЧ снимается истоковым повторителем на Q2, который согласует вх/вых сопротивления КФ Z1 и повторителя соответственно.  И вдобавок позволяет снять "полный" сигнал с контура ПЧ, а не его часть в случае других согласований. С выхода КФ сигнал подается на вход УПЧ ИМС TDA1083(2-ножка). Нагрузкой много-каскадного УПЧ ИМС TDA1083 является второй контур ПЧ - L3C10, настроенный также на частоту 12,288 МГц. Для демодуляции SSB сигнала используется внешний детектор SSB, а не внутренний детектор АМ ИМС. Rаскад на Q3 служит той-же цели, что и каскад на Q2. С истокового повторителя Q3 сигнал ПЧ далее поступает на ключевой одно-транзисторный SSB-детектор на полевике Q4. С выхода детектора НЧ сигнал подается на внутренний УНЧ ИМС TDA1083(9-ножка), который неплохо справляется со своей задачей. Элементы С16R12C17 - простейший пассивный ФНЧ с частотой среза около 3000 Гц. Усиленный по мощности НЧ сигнал с выхода УНЧ(12-ножка) подается на динамик LS1. Цепочка R15C21 немного форсирует усиление по НЧ. Если убрать R15 совсем, может возникнуть возбуд по низкой частоте. 14-ножка, выход АМ-детектора не используется. 16-ножка по даташиту служит для блокировки АРУ. Но я решил её использовать для регулировки уровня ПЧ. Правда, регулировка происходит несколько "скачком" и немного с "триггерным" эффектом, но к этому быстро привыкаешь и затем знаешь как установить регулятор уровня ПЧ - RP2. Практически, я устанавливаю RP2 примерно на середину, а общее усиление приемника регулирую аттенюатором RP1 - "на слух" - это выглядит довольно естественно, и вдобавок получается полезным - уменьшается уровень мешающих входных сигналов, что увеличивает динамику приемника.

Различные и всевозможные варианты использования "внутреннего" ГПД ИМС TDA1083(5-ножка) не привели ни к чему хорошему - как минимум при громких НЧ сигналах частота ГПД "подплакивала" или "чирикала" в телеграфе. При переходе к схеме с отдельным гетеродином и эмиттерным повторителем указанные выше эффекты полностью исчезли и приемник стал работать как "нормальный" супергетеродинный приемник !! Простите за словесный каламбур...

Опорный генератор для SSB-детектора выполнен по схеме аналогичной схеме внешнего ГПД(Q5Q6) на транзисторах Q7Q8. Индуктивностью L4 частота опорника сдвигается немного вниз, по нижнему скату АЧХ КФ Z1.

Отмечу одну особенность при практической реализации схемы приемника, т.е. на печатной плате, навесным монтажём, на пятачках и пр. - между контурами ПЧ, первым и вторым обязательно  должен быть экран(перегородка) или, что лучше - обе контурные катушки  поместить в экраны. В противном случае я гарантирую вам "завязку" этих контуров при подходе обеих к резонансу со всеми вытекающими негативами...

И ещё одно - стоит всегда помнить о том, что какие бы бренды не выпускали такие ИМС для их "ширпотребовского" применения для пром. производства, параметры таких ИМС, особенно динамический диапазон(забитие DD2, интермодуляция DD3) весьма посредственные - не более 35-40 дБ !! Это реальные цифры и "выше крыши" не прыгнешь, как ни старайся ! Увы, тут главное не параметры, а простота и дешевизна реализации...  В качестве ФОС можно было бы попробовать использовать классический ЭМФ, но я решил начать с КФ. Для "перевода" схемы на ЭМФ нужно будет перестроить ГПД выше по частоте  - 7,5...7,7 МГц и подстроить опорник для выделения нижней боковой полосы. А также пересчитать первый и второй контуры ПЧ под частоту ЭМФа. Если появится у меня желание, то возможно я этот вариант попробую, с ЭМФом, но это будет уже попозжее...

Вот, собственно, и всё описание схемы SSB  приемника на 7 МГц построенного на базе много-функциональной ИМС - TDA1083. При наличии у автора именно этих микросхем, было решено сделать приемник всё-таки на аналоге СССР - К174ХА10. Что из этого получилось, можно будет попозжее посмотреть в демо-ролике !
